partes de una funte de alimentación
EL TRANSFORMADOR.
El transformador para una alimentación estabilizada debe ser, un transformador separador, esto quiere decir, que ha de disponer por seguridad, de dos devanados separados galvánicamente (eléctricamente), no es conveniente utilizar los llamados auto-transformadores los cuales como se sabe están construidos por una única bobina o devanado, el cual está provisto de diferentes tomas para obtener varias tensiones de salida, la verdad es que este tipo de 'transfo' actualmente no se ve muy a menudo.
Dependiendo de la aplicación a la que se destine la fuente de energía, deben tenerse en cuenta unos puntos concretos a la hora de decidir las características del transformador. La tensión en vacío del secundario debe multiplicarse por la raíz cuadrada de dos (± 1'42). En cuanto a la intensidad haremos hincapié en la corriente que se le exigirá a la salida, es decir, si necesitamos 3A de consumo y el factor de tiempo, esto quiere decir, si el consumo va a ser continuado o tan solo es un consumo máximo esporádico, como punto medio, es buena idea aplicar el mismo criterio del factor raíz cuadrada de dos, lo que indica una intensidad sobre 4A.
Hay dos tipos de transformador, los de armadura F o E-I y los toroidales O, estos últimos tienen un mejor rendimiento, no obstante esto no es determinante, por otra parte, es importante que los devanados estén separados físicamente y deben ser de hilo de cobre, no de aluminio, lo que reduciría el rendimiento.
EL RECTIFICADOR.
Para rectificar una tensión debemos tener muy claro el tipo de fuente que vamos a necesitar, en contadas ocasiones optaremos por una rectificación de media onda, un caso particular es el de un cargador de baterías sencillo y económico, en todos los demás casos, es muy conveniente disponer de un rectificador de onda completa, para minimizar el rizado. Los diodos encargados de esta función han de poder disipar la potencia máxima exigible además de un margen de seguridad. También están los puentes rectificadores que suelen tener parte de la cápsula en metálico para su adecuada refrigeración.
En algunos casos los rectificadores están provistos de un disipador de calor adecuado a la potencia de trabajo, de todas formas, se debe tener en cuenta este factor. La tensión nominal del rectificador debe tener así mismo un margen para no verse afectado por los picos habituales de la tensión de red, en resumidas cuentas y sin entrar en detalles de cálculos, para una tensión de secundario simple de 40V, debemos usar un diodo de 80V como mínimo, en el caso de tener un secundario doble de 40V de tensión cada uno, la tensión del rectificador debe ser de 200V y la potencia es algo más simple de calcular, ya que se reduce a la tensión por la intensidad y aplicaremos un margen de 10 a 30 Watios por encima de lo calculado, como margen. En algún caso debe vigilarse la tensión de recubrimiento, pero eso es en caso muy concretos.
CONDESADOR ELECTROLÍTICO O FILTRO.
A la hora de diseñar una fuente de alimentación, hay que tener en cuenta algunos factores, uno de ellos es la corriente que se le va pedir, ya que éste es, el factor más importante después de la tensión. Para determinar el valor del condensador electrolítico que se ha de aplicar a la salida del puente rectificador en doble onda, para alisar la corriente continua; la regla empírica que se suele aplicar, suele estar sobre los 2.000 uF por Amperio de salida y la tensión del doble del valor superior estándar al requerido, o sea, según esto, para una fuente de 1'5 A a 15 V, el condensador electrolítico debe ser al menos de 3.000 uF/35V.
Como se ha mencionado la tensión del condensador, se debe sobre dimensionar, ésta debe ser al menos diez unidades mayor que la tensión que se recoja en el secundario del transformador o la más aproximada a ésta por encima (estándar en los condensadores). Este es el margen de seguridad exigible, ya que en muchas ocasiones los valores de tensión a los que se exponen no sólo depende de la tensión nominal, también hay tensiones parásitas que pueden perforar el dieléctrico, en caso de ser muy ajustada la tensión de trabajo y máxime si estamos tratando con una fuente balanceada, este es otro caso.
REGULADOR.
En el caso de necesitar corrientes superiores a 1A, como ya se ha dicho, pueden utilizarse los reguladores de la serie 78HXX, LM3XX, en cápsula TO-3, capaces de suministrar 5A, no muy habituales. Otro problema reside en que sólo se disponen de 5V, 12V y 15V, que en la mayoría de los casos puede ser suficiente.
En el supuesto de necesitar una tensión regulable (ajustable) desde 1'7V a 24V. El regulador a utilizar podría ser uno de la serie LM317, LM350 o LM338, la diferencia con los anteriores es que el terminal común, en lugar de estar conectado a masa, es del tipo flotante y por lo tanto esto permite ajustarle en tensión. Estos con los encapsulados típicos, TO-220 o TO-3.
En la figura 302, se muestra el esquema básico mejorado. Los condensadores C1 y C2, se emplean con el fin de eliminar tensiones alternas residuales y mejorar el rizado de la rectificación, en cuanto a los diodos D1 y D2, sirven para la seguridad del regulador, contra tensiones inversas y evitar las tensiones parásitas o transitorios que lo destruyan. Es muy recomendable, siempre insistiré, se deben poner los mencionados diodos.
Además, para mejorarlo, hemos añadido una tensión negativa de -10V, limitada por una resistencia y un diodo zener de 1,2 V (diodo LM385), que se encargará de proporcionar un punto de tensión negativa en la patilla 'flotante' o de masa del regulador IC1, encargado de proporcionar la tensión regulable mediante el potenciómetro P1, como ocurría en el anterior esquema, esto nos permitirá obtener una tensión de salida comprendida entre 0V y los 27V (tensión de margen). El esquema descrito se puede apreciar en la figura 303b.
Atras
El transformador para una alimentación estabilizada debe ser, un transformador separador, esto quiere decir, que ha de disponer por seguridad, de dos devanados separados galvánicamente (eléctricamente), no es conveniente utilizar los llamados auto-transformadores los cuales como se sabe están construidos por una única bobina o devanado, el cual está provisto de diferentes tomas para obtener varias tensiones de salida, la verdad es que este tipo de 'transfo' actualmente no se ve muy a menudo.
Dependiendo de la aplicación a la que se destine la fuente de energía, deben tenerse en cuenta unos puntos concretos a la hora de decidir las características del transformador. La tensión en vacío del secundario debe multiplicarse por la raíz cuadrada de dos (± 1'42). En cuanto a la intensidad haremos hincapié en la corriente que se le exigirá a la salida, es decir, si necesitamos 3A de consumo y el factor de tiempo, esto quiere decir, si el consumo va a ser continuado o tan solo es un consumo máximo esporádico, como punto medio, es buena idea aplicar el mismo criterio del factor raíz cuadrada de dos, lo que indica una intensidad sobre 4A. EL RECTIFICADOR.
Para rectificar una tensión debemos tener muy claro el tipo de fuente que vamos a necesitar, en contadas ocasiones optaremos por una rectificación de media onda, un caso particular es el de un cargador de baterías sencillo y económico, en todos los demás casos, es muy conveniente disponer de un rectificador de onda completa, para minimizar el rizado. Los diodos encargados de esta función han de poder disipar la potencia máxima exigible además de un margen de seguridad. También están los puentes rectificadores que suelen tener parte de la cápsula en metálico para su adecuada refrigeración.
En algunos casos los rectificadores están provistos de un disipador de calor adecuado a la potencia de trabajo, de todas formas, se debe tener en cuenta este factor. La tensión nominal del rectificador debe tener así mismo un margen para no verse afectado por los picos habituales de la tensión de red, en resumidas cuentas y sin entrar en detalles de cálculos, para una tensión de secundario simple de 40V, debemos usar un diodo de 80V como mínimo, en el caso de tener un secundario doble de 40V de tensión cada uno, la tensión del rectificador debe ser de 200V y la potencia es algo más simple de calcular, ya que se reduce a la tensión por la intensidad y aplicaremos un margen de 10 a 30 Watios por encima de lo calculado, como margen. En algún caso debe vigilarse la tensión de recubrimiento, pero eso es en caso muy concretos.
CONDESADOR ELECTROLÍTICO O FILTRO.
A la hora de diseñar una fuente de alimentación, hay que tener en cuenta algunos factores, uno de ellos es la corriente que se le va pedir, ya que éste es, el factor más importante después de la tensión. Para determinar el valor del condensador electrolítico que se ha de aplicar a la salida del puente rectificador en doble onda, para alisar la corriente continua; la regla empírica que se suele aplicar, suele estar sobre los 2.000 uF por Amperio de salida y la tensión del doble del valor superior estándar al requerido, o sea, según esto, para una fuente de 1'5 A a 15 V, el condensador electrolítico debe ser al menos de 3.000 uF/35V. Como se ha mencionado la tensión del condensador, se debe sobre dimensionar, ésta debe ser al menos diez unidades mayor que la tensión que se recoja en el secundario del transformador o la más aproximada a ésta por encima (estándar en los condensadores). Este es el margen de seguridad exigible, ya que en muchas ocasiones los valores de tensión a los que se exponen no sólo depende de la tensión nominal, también hay tensiones parásitas que pueden perforar el dieléctrico, en caso de ser muy ajustada la tensión de trabajo y máxime si estamos tratando con una fuente balanceada, este es otro caso.
REGULADOR.
En el caso de necesitar corrientes superiores a 1A, como ya se ha dicho, pueden utilizarse los reguladores de la serie 78HXX, LM3XX, en cápsula TO-3, capaces de suministrar 5A, no muy habituales. Otro problema reside en que sólo se disponen de 5V, 12V y 15V, que en la mayoría de los casos puede ser suficiente.
En el supuesto de necesitar una tensión regulable (ajustable) desde 1'7V a 24V. El regulador a utilizar podría ser uno de la serie LM317, LM350 o LM338, la diferencia con los anteriores es que el terminal común, en lugar de estar conectado a masa, es del tipo flotante y por lo tanto esto permite ajustarle en tensión. Estos con los encapsulados típicos, TO-220 o TO-3.
En la figura 302, se muestra el esquema básico mejorado. Los condensadores C1 y C2, se emplean con el fin de eliminar tensiones alternas residuales y mejorar el rizado de la rectificación, en cuanto a los diodos D1 y D2, sirven para la seguridad del regulador, contra tensiones inversas y evitar las tensiones parásitas o transitorios que lo destruyan. Es muy recomendable, siempre insistiré, se deben poner los mencionados diodos.
Finalmente en la figura 303, se presenta una fuente de alimentación regulable de 1,7 V a 28 V, respetando los valores de entrada, máximo de 40 V. Para evitar dañar el regulador, por exceso de calor, se recomienda refrigerarlo mediante un disipador de aluminio adecuado que encontrará en los comercios especializados del ramo. El potenciómetro ajustable R2, permite ajustar la tensión de salida que se desee en cada momento. El diodo D1, protege al regulador de corrientes inversas, mientras que el diodo D3, evita que una conexión inversa fortuita, cause problemas a la fuente por polaridad invertida. Esta fuente de tensión regulada ajustable no dispone de sistema cortocircuitable externo, por lo que habrá que llevar mucho cuidado de no producir ningún cortocircuito en sus terminales de salida, causaría su destrucción.
FUENTE REGULADA EN TENSIÓN Y CORRIENTE.
El circuito anterior, se puede mejorar considerablemente con sólo añadir un nuevo regulador que nos permita ajustar la corriente de salida de forma lineal mediante un potenciómetro P2 de 500W. Este regulador IC2, se conecta como regulador de corriente, lo que se consigue conectando la patilla 'flotante' o de masa, a la patilla de salida mediante una resistencia Rx, que en nuestro caso se encuentra en paralelo con el conjunto de resistencias de 1k y un potenciómetro de 500W para su ajuste lineal.
Además, para mejorarlo, hemos añadido una tensión negativa de -10V, limitada por una resistencia y un diodo zener de 1,2 V (diodo LM385), que se encargará de proporcionar un punto de tensión negativa en la patilla 'flotante' o de masa del regulador IC1, encargado de proporcionar la tensión regulable mediante el potenciómetro P1, como ocurría en el anterior esquema, esto nos permitirá obtener una tensión de salida comprendida entre 0V y los 27V (tensión de margen). El esquema descrito se puede apreciar en la figura 303b.
El diodo LED en paralelo con Rx, nos indicará cuando rebasamos el límite de corriente previsto. Con estos ejemplos, se dispone de unos esquemas sobre fuentes de alimentación reguladas que pueden servir como punto de partida para otros proyectos y porqué no, ellas mismas tal cual, pueden sacarnos de un apuro con unos pocos elementos y un poco de nuestro tiempo.
Atras
Fuente de alimentación
La fuente de alimentación es un elemento esencial de nuestro ordenador y es también uno de los que le prestamos menos atención.
Ya hemos hablado de ella en el tutorial Que fuente de alimentación comprar, por lo que no me voy a extender mucho en la explicación de sus funciones, pero si en sus averías y problemas que estas pueden causar.
La fuente de alimentación es la encargada de suministrar la energía que nuestro ordenador necesita para funcionar, pero un ordenador es una máquina de precisión y necesita que esta alimentación sea en todo momento estable y dentro de unos márgenes de tolerancia que en algunos elementos son mínimos.
Como en todo, dentro de las fuentes de alimentación hay un gran surtido de modelos y sobre todo de calidades.
A este respecto hay que señalar que la calidad de las fuentes de alimentación que suelen traer las cajas es (salvo algunas excepciones, y por supuesto no me refiero a las de los ordenadores de marca) normal tirando a baja. Cuanto más barata sea la caja peor será la fuente de alimentación que traiga.
La calidad de una fuente de alimentación nos va a ahorrar muchos problemas y, a la larga, dinero.
Cada vez son más los fabricantes de cajas de calidad que no incorporan este elemento, por lo que se debe comprar aparte.
Las averías en la fuente de alimentación pueden ser de dos tipos:
- La fuente deja de funcionar.
Es el tipo de avería más fácil de localizar, ya que nuestro ordenador simplemente no va a encenderse.
- Deja de suministrar las tensiones correctas.
Esto ultimo es más difícil de detectar y sobre todo muchísimo mas peligroso, ya que no solo se avería la fuente de alimentación, si no que como consecuencia de esto se pueden estropear otros componentes del ordenador, en especial la placa base, la memoria y los periféricos (disco duro, unidades ópticas y lectores de medios).
Podemos detectar estas averías por una serie de problemas que empieza a darnos, como errores de lectura, bloqueos sin motivo aparente, dispositivos que fallan estando en perfecto estado, problemas de encendido, etc.
Este tipo de avería, como ya hemos dicho, son muy peligrosas, por lo que si tenemos indicios que que pueden estar ocurriendo debemos llevar lo antes posible la fuente a que nos la comprueben o bien cambiarla por otra.
Hay programas de testeo, como el Everest y otros similares, que nos indican los voltajes exactos que le están entrando a la placa base. Es conveniente que de vez en cuando perdamos 5 o 10 minutos observando si las tensiones suministradas son correctas y, sobre todo, estables.
Debemos tener en cuenta que la fuente de alimentación es la primera barrera que tiene el ordenador para defenderse de problemas relacionados con sobretensiones, por lo que es el primer elemento en caer (y afortunadamente el único en la mayoría de los casos) cuando esta sobretensión se produce
Las principales causas de avería de una fuente de alimentación son:
Sobretensión.
Una subida inesperada de tensión va a provocar en la mayoría de los casos la avería de la fuente de alimentación.
Esta avería puede ser más o menos grave dependiendo de la intensidad de la sobretensión. En muchos casos se va a limitar a fundir el fusible de seguridad, por lo que con sustituir este fusible tendremos solucionado el problema, pero si se trata de una subido muy grande puede llegar a quemar la fuente, por lo que no tendremos más remedio que sustituirla por otra. Esto de quemar la fuente puede llegar a ser en el termino más literal de la palabra, llegando incluso a arder.
Es muy difícil evitar esto, sobre todo en el caso de sobretensiones importantes, pero nunca está de más algún medio de protección, como puede ser un SAI, una regleta de enchufes con protección o tener la precaución de desconectar el cable de alimentación de la fuente en caso de corte de electricidad (los mayores problemas de sobretensión se dan al volver a restablecerse el suministro o cuando (y esto es totalmente real) el operario de turno se equivoca y conecta la red a 380 en vez de a 220).
Si se trata solo del fusible fundido, podemos sustituirlo por otro de idénticas características. Si la avería es ya mayor, lo mas conveniente es cambiar la fuente de alimentación por una nueva.
Cualquier manipulación de la fuente de alimentación debemos hacerla SIEMPRE con esta totalmente desconectada.
Exceso de temperatura.
La fuente de alimentación es uno de los elementos del ordenador que más temperatura genera. Esto se debe que todos los transformadores se calientan y a la potencia que tienen.
Las averías por sobrecalentamiento suelen avisar, ya que antes de estropearse definitivamente da una serie de síntomas, como por ejemplo apagarse el ordenador al poco tiempo de conectarlo, volviendo a funcionar pasado un cierto tiempo (evidentemente, el tiempo que la fuente de alimentación necesita para bajar su temperatura).
Los motivos de que se caliente en esceso suelen ser tres:
- Una mala ubicación.
Debemos asegurarnos que la fuente de alimentación no tenga ningún obstáculo para evacuar el aire caliente que sale de ella, manteniendo una distancia mínima entre esta y la pared o el fondo del mueble donde esté situado en ordenador de al menos 10 cms. (15 cms. en zonas donde haga mucho calor), así como asegurarnos de que le entra suficiente aire fresco.
- Ventilador que no funciona.
Hay que comprobar cada cierto tiempo que el ventilador de la fuente de alimentación funciona correctamente, evacuando la cantidad necesaria de aire caliente para mantener a la fuente en su temperatura óptima de funcionamiento. Si el ventilador se estropea deja de circular el aire y la fuente no refrigera. Ruidos fuera de lo habitual es estos ventiladores son síntomas de que no están funcionando correctamente y pronto van a dejar de hacerlo.
Esta avería es bastante frecuente, pero si tenemos algunos conocimientos de electricidad (los suficientes para hacer un empalme de dos hilos, a ser posible mediante soldadura) la podemos solucionar nosotros mismos, ya que las fuentes de alimentación suelen llevar ventiladores estándar de 8 o 12 cm., que no suelen ser caros.
- Suciedad acumulada.
Por tratarse de un elemento de transformación de electricidad (que ya de por si es un imán para el polvo y la suciedad) y de un elemento por el que circula una gran cantidad de aire, las fuentes de alimentación acumulan una gran cantidad de polvo y suciedad.
Tanto uno como el otro impiden una correcta evacuación de la temperatura de los distintos componentes de la fuente, llegando a causar un calentamiento excesivo que termina por causar averías.
Si bien la fuente de alimentación es un elemento que está cerrado, podemos desmontarla de la caja y limpiarla con un bote de aire especial para limpiar piezas de electrónica (los venden en algunas tiendas de informática y sobre todo en tiendas de electrónica). También podemos abrirla y limpiarla con una brocha.
Hay que recordar que cualquier manipulación de la fuente de alimentación debemos hacerla SIEMPRE con esta totalmente desconectada.
Hay que señalar que en este caso las soluciones que se indican son preventivas, ya que una vez que se ha estropeado la fuente la solución suele ser cambiarla por una nueva.
Llevarla a reparar tan solo nos va a compensar cuando se trate de una fuente de calidad (y de precio alto).
viernes, 11 de diciembre de 2009
jueves, 10 de diciembre de 2009
componentes de la fuente de alimentación
Leyenda:
A - puente rectificador
B - condensadores de filtro de entrada de
entre B y C - disipador de calor de los transistores de alta tensión
C - Transformador
entre C y D - Disipador de bajo voltaje, rectificadores de alta corriente
D - Bobina del filtro de salida
E - capacitores de filtro de salida.
tipos de fuentes de alimentación
La fuente de alimentación (Power supply en ingés) es como su nombre indica, la encargada de suministrar energía eléctrica a los distintos elementos que componen nuestro sistema informático.
La electricidad que llega hasta nuestros hogares u oficinas es del tipo conocido como "corriente alterna" y nos es suministrada habitualmente con una tensión (o voltaje) que suele ser de alrededor de 115 o 230 voltios. Este tipo de corriente no es en absoluto adecuada para alimentar equipos electrónicos, y más concretamente dispositivos informáticos, en dónde es necesario trabajar con "corriente continua" y voltajes mucho más bajos...
Por tanto, este dispositivo es el que se encarga de "reducir" el voltaje (mediante un transformador) y posteriormente convertir la corriente alterna en continua (con un puente de diodos) para finalmente filtrarla (mediante condensadores electrolíticos).
Evidentemente el esquema es mucho más complejo que el comentado, ya que en su interior se encuentran muchos otros componentes
Uno de los aspectos mesurables de una fuente de alimentación es su potencia. Esta viene expresada en vatios e indica la capacidad para alimentar más dispositivos o de mayor consumo. Suele ser habitual encontrar modelos entre 200 y 300 w (vatios), aunque también existen otros, sobretodo los que siguen el estándar MicroATX o FlexATX que ofrecen potencias menores.
Otra característica bastante obvia es la tensión soportada, así como la frecuencia de la misma. Existen modelos que sólo funcionan con un tipo determinado, y otros, normalmente bitensión que permiten ser utilizados prácticamente en cualquier zona del mundo. De éstos, la mayoría incluyen un pequeño conmutador para pasar de una a otra o incluso algunos más sofisticados realizan esta misma tarea automáticamente.
Es muy importante que si compramos un modelo en una zona geográfica que no sea la nuestra tengamos mucha precaución con este aspecto, ya que conectar un equipo a una tensión más alta de la permitida puede ocasionar grandes daños en él.
En la parte trasera encontraremos el típico conector que utilizaremos para enchufar la fuente a la red eléctrica, y también es corriente encontrar otro del mismo tipo pero "hembra" al que podemos conectar el monitor en el caso de que tengamos el cable adecuado (no es lo habitual). En todo caso, siempre podremos adquirir uno (ver foto). La principal ventaja es que al apagar el ordenador (y en las placas ATX esto se puede hacer por software) también cortamos la alimentación del monitor.
También encontraremos los cables de alimentación para las unidades de almacenamiento tales como discos, CD-ROM, etc. En general suelen ser 4 conectores. También encontraremos uno o dos para la disquetera y por último el que alimenta la placa base, que en las placas ATX es un único conector y en las AT son dos conectores, normalmente marcados como P8 y P9. En este último caso es muy importante no confundirse, pues ambos son físicamente iguales. Una forma de comprobar que los estamos conectando de forma correcta es comprobar que los cables de color negro estén juntos y en el centro de ambos.
tipos de fuentes de alimentación
Tipos de fuente de alimentación.
Las fuentes de alimentación se utilizan en la mayoría de los equipos eléctricos. Por definición, una fuente de alimentación es un dispositivo que convierte la salida de una línea de alimentación de corriente alterna (AC), como la que disponemos en los enchufes nuestras casas, a una salida constante de corriente continua (DC), como la que utilizan los componentes de un ordenador.
Existen tres tipos de fuente de alimentación:
Fuente de alimentación sin regular.
Las principales ventajas de las fuentes de alimentación sin regular son:
- Simples, fiables y baratas.
- La tensión de salida no tiene interferencias.
Las principales desventajas de las fuentes de alimentación sin regular son:
- La tensión de salida es menos estable.
- Transformador más pesado y voluminoso.
- Se debe seleccionar la tensión de entrada de la línea (110 V o 220 V).
Fuentes de alimentación reguladas linealmente.
Las principales ventajas de las fuentes de alimentación reguladas linealmente son:
- La tensión de salida es muy estable , incluso cuando varía la tensión de la línea de entrada.
- Protección contra cortocircuitos.
Las principales desventajas de las fuentes de alimentación reguladas linealmente son:
- Complicadas y menos fiables.
- Bastante más costosa debido a que incorporan más circuitería.
- Producen más calor.
- Se debe seleccionar la tensión de entrada de la línea (110 V o 220 V).
Fuentes de alimentación conmutadas.
Las principales ventajas de las fuentes de alimentación conmutadas son:
- La tensión de salida es menos estable que las fuentes de alimentación reguladas pero bastante mayor que las fuentes de alimentación sin regular.
- No necesitan un transformador de entrada, por lo que se reduce el volumen y el peso del aparato.
- No es necesario seleccionar la tensión de la línea ya que pueden funcionar dentro de un rango muy amplio (desde 90V a 260V).
Las principales desventajas de las fuentes de alimentación conmutadas son:
- Presencia de interferencias en la tensión de salida.
- Mucho más complejas que las fuentes de alimentación sin regular mucho menos fiables.
Debido al coste de fabricación, volumen y peso de las fuentes de alimentación conmutadas, son las más comúnmente utilizadas e los ordenadores personales
Atras
Las fuentes de alimentación se utilizan en la mayoría de los equipos eléctricos. Por definición, una fuente de alimentación es un dispositivo que convierte la salida de una línea de alimentación de corriente alterna (AC), como la que disponemos en los enchufes nuestras casas, a una salida constante de corriente continua (DC), como la que utilizan los componentes de un ordenador.
Existen tres tipos de fuente de alimentación:
Fuente de alimentación sin regular.
Las principales ventajas de las fuentes de alimentación sin regular son:
- Simples, fiables y baratas.
- La tensión de salida no tiene interferencias.
Las principales desventajas de las fuentes de alimentación sin regular son:
- La tensión de salida es menos estable.
- Transformador más pesado y voluminoso.
- Se debe seleccionar la tensión de entrada de la línea (110 V o 220 V).
Fuentes de alimentación reguladas linealmente.
Las principales ventajas de las fuentes de alimentación reguladas linealmente son:
- La tensión de salida es muy estable , incluso cuando varía la tensión de la línea de entrada.
- Protección contra cortocircuitos.
Las principales desventajas de las fuentes de alimentación reguladas linealmente son:
- Complicadas y menos fiables.
- Bastante más costosa debido a que incorporan más circuitería.
- Producen más calor.
- Se debe seleccionar la tensión de entrada de la línea (110 V o 220 V).
Fuentes de alimentación conmutadas.
Las principales ventajas de las fuentes de alimentación conmutadas son:
- La tensión de salida es menos estable que las fuentes de alimentación reguladas pero bastante mayor que las fuentes de alimentación sin regular.
- No necesitan un transformador de entrada, por lo que se reduce el volumen y el peso del aparato.
- No es necesario seleccionar la tensión de la línea ya que pueden funcionar dentro de un rango muy amplio (desde 90V a 260V).
Las principales desventajas de las fuentes de alimentación conmutadas son:
- Presencia de interferencias en la tensión de salida.
- Mucho más complejas que las fuentes de alimentación sin regular mucho menos fiables.
Debido al coste de fabricación, volumen y peso de las fuentes de alimentación conmutadas, son las más comúnmente utilizadas e los ordenadores personales
Atras
jueves, 3 de diciembre de 2009
Tarjetas de expansión
La tarjeta de expansión son placas de circuito impreso que se insertan en las bahías de expansión, para añadir funcionalidad al sistema.
Los tipos de tarjetas de expansión más comunes son:
-Tarjetas de video.
-Tarjetas de sonido.
-Tarjetas de red.
-Tarjetas sintonizadoras de televisión.
-Modems.
-Adaptadores de interfaz como puertos paralelos, serie, usb.
Discos Duros.
El disco duro es un dispositivo de almacenamiento de gran capacidad forado por varios discos polarizados magnéticamente sobre los que se mueve una o varias cabezas que se encargan de leer los datos almacenados en él.
Los parámetros más importantes de un disco duro son:
-Velocidad de giro: se comercializan de 5400rpm y 7200rpm.
-Capacidad: actualmente existen discos de cientos de GB.
-Interfaz de conexxión: las interfaces de conexión con la placa base más utilizadas en equipos microinformáticos son las IDE y las SATA.
-Cache: cuanto mayor sea la memoria cache del disco, mayor rendimiento de obtendrá.
Atendiendo al tamaño de la carcasa los tamaños más habituales de los discos duros son:
-3,5 pulgadas.
-2,5 pulgadas.
Atendiendo a su ubicación disponemos de dos tipos de discos duros: externos e internos. Los discos duros externos son del mismo tipo que los utilizados en el interior de la carcasas pero añaden además una interfaz adicional universal para comunicarse con el equipo microinformático. Como en el caso de los discos duros se comercializan dispositivos ópticos externos e internos y las interfacex de comunicación son variadas. En el caso de los internos lo más común es encontrar interfaces IDE y SATA. En el caso de los dispositivos externos se añade una interfaz adicional universal para comunicarse con el equipo microinformático.
Los tipos de dispositivos ópticos más comunes son:
-CD-ROM: lector de discos tipo CD.
-CD-RW: lector/grabador de discos tipo CD.
-DVD-ROM: lector de discos tipo DVD.
-Blu-ray: su funcionamiento es igual que el de los lectores de CD y DVD pero los discos tienen una capacidad de hasta 50 GB.
martes, 1 de diciembre de 2009
autoevaluaciones
Autoevaluación 6
1. Además de hardware y la conexión, ¿Qué más necesita un periférico para funcionar?
Un sistema informático.
2. ¿Qué valores determinan la calidad de una pantalla?
Un monitor TFT, el tamaño del punto cuanto menor sea mejor, la resolución y un teclado táctil.
3. ¿Qué valores determinan la calidad de una impresora?
Una conexión ya sea USB con interfaz de red integrado, una resolución máxima, una velocidad (ppm) y la tecnología de tinta laser.
4. ¿Qué son los dispositivos de almacenamiento externo y para que pueden ser usados?
Los dispositivos de almacenamiento externo sirve para ampliar la capacidad de almacenamiento, estos periféricos permiten insertar almacenamiento extra a nuestro ordenador.
5. Cita al menos cuatro periféricos de salida.
Monitores, altavoces, auriculares, impresora, proyector.
6. Cuando necesitamos imprimir un cartel o un plano, ¿Qué periféricos utilizamos?
La impresora de inyección de tinta.
7. ¿Y cuándo necesitamos hacer una videoconferencia?
Una cámara digital.
8. ¿Cómo conectarías los ordenadores de un aula? ¿Utilizarías un encaminador?
Utilizando un encaminador y un repetidor (HUB) el repetidor con los ordenadores a los lados y un ordenadoor principal con el repetidor así manda señal a los demás ordenadores.
9. Delos siguientes periféricos, ¿cuáles son conectables en caliente, sin que haga falta apagar el ordenador?
Impresora USB y monitor DVI.
10. Enumera al menos tres dispositivos que puedan ser conectados por un conector USB.
1. Además de hardware y la conexión, ¿Qué más necesita un periférico para funcionar?
Un sistema informático.
2. ¿Qué valores determinan la calidad de una pantalla?
Un monitor TFT, el tamaño del punto cuanto menor sea mejor, la resolución y un teclado táctil.
3. ¿Qué valores determinan la calidad de una impresora?
Una conexión ya sea USB con interfaz de red integrado, una resolución máxima, una velocidad (ppm) y la tecnología de tinta laser.
4. ¿Qué son los dispositivos de almacenamiento externo y para que pueden ser usados?
Los dispositivos de almacenamiento externo sirve para ampliar la capacidad de almacenamiento, estos periféricos permiten insertar almacenamiento extra a nuestro ordenador.
5. Cita al menos cuatro periféricos de salida.
Monitores, altavoces, auriculares, impresora, proyector.
6. Cuando necesitamos imprimir un cartel o un plano, ¿Qué periféricos utilizamos?
La impresora de inyección de tinta.
7. ¿Y cuándo necesitamos hacer una videoconferencia?
Una cámara digital.
8. ¿Cómo conectarías los ordenadores de un aula? ¿Utilizarías un encaminador?
Utilizando un encaminador y un repetidor (HUB) el repetidor con los ordenadores a los lados y un ordenadoor principal con el repetidor así manda señal a los demás ordenadores.
9. Delos siguientes periféricos, ¿cuáles son conectables en caliente, sin que haga falta apagar el ordenador?
Impresora USB y monitor DVI.
10. Enumera al menos tres dispositivos que puedan ser conectados por un conector USB.
Ratón, tableta gráfica, cámara digital.
lunes, 30 de noviembre de 2009
Memoria Ram
La memoria ram de acceso aleatorio (Random Access Memory) es la memoria principal del sistema, el procesador ejecuta todas sus instrucciones desde ella y guarda sus resultados intermedios en ella. Solamente vuelca o accede otros dispositivos más lentos (discos duros, periféricos, etc.) cuando necesita obligatoriamente extraer o guardar datos en ellos.
Físicamente es una placa de circuito impreso con varios circuitos integrados lo que compene lo que se denomina módulo de memoria.En la parte inferior de dicha placa se pueden observar unas ranuras para poder conetar a ranuras que dispone la placa base.
Las memorias solo se pueden conectar en una sola posición ya que contine unas muescas para poder saber como colocarlo.
Hay tipos de diferentes de forma física de las memorias:
-DIMM: usado en ordenadores de escritorio y servidores.
-SO-DIMM: usado en ordenadores portátiles, es un formato reducido del DIMM.
-SIMM: usado en ordenadores antiguos.
En relación con la tecnología según los fabricantes de memorias:
-SDR SDRAM: se caracterizan por tener 168 contactos en módulos DIMM.
-DDR SDRAM: se caracterizan por tener 184 contactos en módulos DIMM.
-DDR2 SDRAM: se caracterizan por tener 240 contactos en módulos DIMM.
-DDR3 SDRAM: se caracterizan por tener 240 contactos en módulos DIMM.
jueves, 26 de noviembre de 2009

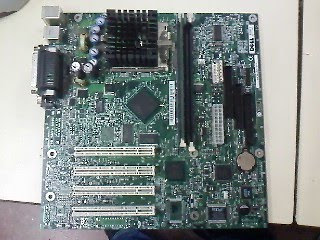

Placa base
Placa base o también denominada motherboard (placa madre) es una placa de circuito impreso en la que se conecetan todos los componentes y periféricos de un equipo microinformático.Esta compuesta por un conjunto de circuitos integrados que realizan diversas funciones como controlar los dispositivos conectados para su correcto funcionamiento.
-Formato:ATX Fabricante:INTEL Año:1996 Variante:----- Medidas:305mm x 244mm.
-Formato:EATX Fabricante:INTEL Año:---- Variante:ATX Medidas:305mm x 244mm.
-Formato:mini-ATX Fabricante:INTEL Año:---- Variante:ATX Medidas:284mm x 208mm.
-Formato:Micro-ATX Fabricante:INTEL Año:---- Variante:ATX Medidas:244mm x 244mm.
-Formato:Flex-ATX Fabricante:INTEL Año:1999 Variante:ATX Medidas:244mm x 244mm máximo.
-Formato:mini-ITX Fabricante:VIA technologies Año:2003 Variante:---- Medidas:170mm x 170mm.
-Formato:nano-ITX Fabricante:VIA technologies Año:2004 Variante:--- Medidas:120mm x 120mm.
-Formato:pico-ITX Fabricante:VIA technologies Año:2007 Variante:---- Medidas:100mm x 72mm.
-Formato:BTX Fabricante:INTEL Año:2004 Variante:---- Medidas:325mm x 267mm.
-Formato:Micro-BTX Fabricante:INTEL Año:2004 Variante:BTX Medidas:264mm x 267mm.
-Formato:Pico-BTX Fabricante:INTEL Año:2004 Variante:BTX Medidas:203mm x 267mm.
ELEMENTOS IMPORTATES DE UNA PLACA BASE:
-Zócalo para microprocesador.
-Bahías de expansión.
-Zócalos para la memoria.
-Circuito integrado denominado BIOS.
-Conectores de alimentación.
-Conectores para periféricos.
AUTOEVALUACIÓN 5
Autoevaluación 5
1.Enumera los periféricos que conozcas que utilicen el puerto serie del equipo microinformático.
DB-9 macho, DB-9 hembra.
2.Enumera los periféricos que conozcas que utilicen el puerto paralelo del equipo microinformático.
DB-25 macho, DB-25 hembra, micro ribbon.
3.Idica si las siguientes afirmaciones son verdadero o falso:
-Una comunicación serie puede transmitir más de un bit a la vez. (F)
- Una comunicación paralelo puede transmitir un solo bit cada vez. (F)
-El puerto serie y paralelo son compatibles entre sí. (F)
-El conector DB-9 tiene 9 pines de conexión. (V)
-El puerto PS/2 quedó obsoleto y ya no se usa en la actualidad. (F)
-El bus serie universal (USB) utiliza una comunicación serie. (V)
-El interfaz firewire necesita obligatoriamente de un ordenador para transferir datos. (F)
-El interfaz VGA se utiliza habitualmente para conectar impresoras al equipo microinformático. (F)
-Podemos conectar una interfaz con interfaz VGA a un equipo con interfaz DVI mediante un adaptador. (V)
-El conector RCA se utiliza para enviar y recibir datos entre equipos microinformáticos. (F)
-El conector S-VIDEO, además de vídeo también soporta las señales de audio necesarias. (F)
-El conector mini-jack de color verde se suele utilizar para conectar altavoces o auriculares al equipo microinformático. (V)
-El conector RJ-45 tiene 6 pines conexión aunque se suelen utilizar solamente 4 de ellos. (F)
-El conector RJ-11 tiene 6 pines de conexión aunque se suelen utilizar solamente 2 de ellos. (V)
-El cable UTP no dispone de una malla protectora metálica para aislar el cable de las interferencias electromagnéticas. (V)
-Un dispositivo que utiliza infrarrojos (IRDA) transmite información a más velocidad que el puerto USB. (F)
-Un dispositivo bluetooth alcanza la velocidad de transmisión que no supera los 3 Mbps. (V)
4.Identifica y clasifica todos los conectores dispongan el equipo microinformático del aula de prácticas.
Conector VGA, conector DVI, RCA, S-VIDEO, MINI-JACK, RJ-45, RJ-11.
5.Enumera todos los estándar USB existentes e indica la velocidad máxima de transmisión de cada uno de ellos.
USB tipo A, B, mini-B, micro A, micro B, USB. 1.0 1,5 Mbits/s, 1.1 12 Mbits/s, 2.0 480 Mbits/s, 3.0 5 Mbits.
6.Enumera los tipos de conectores USB existentes e indica la diferencia entre ellos.
Conector USB tipo A macho
Conector USB tipo A hembra
Atras
1.Enumera los periféricos que conozcas que utilicen el puerto serie del equipo microinformático.
DB-9 macho, DB-9 hembra.
2.Enumera los periféricos que conozcas que utilicen el puerto paralelo del equipo microinformático.
DB-25 macho, DB-25 hembra, micro ribbon.
3.Idica si las siguientes afirmaciones son verdadero o falso:
-Una comunicación serie puede transmitir más de un bit a la vez. (F)
- Una comunicación paralelo puede transmitir un solo bit cada vez. (F)
-El puerto serie y paralelo son compatibles entre sí. (F)
-El conector DB-9 tiene 9 pines de conexión. (V)
-El puerto PS/2 quedó obsoleto y ya no se usa en la actualidad. (F)
-El bus serie universal (USB) utiliza una comunicación serie. (V)
-El interfaz firewire necesita obligatoriamente de un ordenador para transferir datos. (F)
-El interfaz VGA se utiliza habitualmente para conectar impresoras al equipo microinformático. (F)
-Podemos conectar una interfaz con interfaz VGA a un equipo con interfaz DVI mediante un adaptador. (V)
-El conector RCA se utiliza para enviar y recibir datos entre equipos microinformáticos. (F)
-El conector S-VIDEO, además de vídeo también soporta las señales de audio necesarias. (F)
-El conector mini-jack de color verde se suele utilizar para conectar altavoces o auriculares al equipo microinformático. (V)
-El conector RJ-45 tiene 6 pines conexión aunque se suelen utilizar solamente 4 de ellos. (F)
-El conector RJ-11 tiene 6 pines de conexión aunque se suelen utilizar solamente 2 de ellos. (V)
-El cable UTP no dispone de una malla protectora metálica para aislar el cable de las interferencias electromagnéticas. (V)
-Un dispositivo que utiliza infrarrojos (IRDA) transmite información a más velocidad que el puerto USB. (F)
-Un dispositivo bluetooth alcanza la velocidad de transmisión que no supera los 3 Mbps. (V)
4.Identifica y clasifica todos los conectores dispongan el equipo microinformático del aula de prácticas.
Conector VGA, conector DVI, RCA, S-VIDEO, MINI-JACK, RJ-45, RJ-11.
5.Enumera todos los estándar USB existentes e indica la velocidad máxima de transmisión de cada uno de ellos.
USB tipo A, B, mini-B, micro A, micro B, USB. 1.0 1,5 Mbits/s, 1.1 12 Mbits/s, 2.0 480 Mbits/s, 3.0 5 Mbits.
6.Enumera los tipos de conectores USB existentes e indica la diferencia entre ellos.
Conector USB tipo A macho
Conector USB tipo A hembra
7.Identifica y enumera todas las interfaces de red que disponga el equipo microinformático del aula de prácticas.
Conectores RJ-45, RJ-11 y UTP.
Atras
tema 4
Autoevaluación 4
1-¿Qué capacidad aproximada tiene el chip de la BIOS?
La capacidad es entorno a una decena de megabytes.
2-¿La BIOS es de lectura o de lectura/escritura? justifica tu respuesta.
De lectura y escritura, al ser un dispositivo que lee de todo.
3-Qué fuente de alimentación elegirías si se desea que se desperdicie la menos energía posible.
Fuente de alimentación externa.
4-¿Se puede montar una placa de formato ATX en una carcasa minibarebone? Justifica tu respuesta.
No.
5-¿Influye el número de dispositivos que tenga instalados el equipo microinformático para seleccionar la fuente de alimentación apropiada?
Si.
6-Se desea montar un equipo microinformático que consuma lo menos posible sin importar el rendimiento, ¿Qué procesador elegirías?
Un microprocesador de INTEL.
7-¿Una placa de formato micro ATX que tipo de fuente debería alimentarla?
Fuente de alimentación interna.
8-En una caja preparada para albergar una placa base de formato ATX, ¿es posible montar en ella una placa base de formato micro ATX?
No.
9-¿Cuántos tipos de dispositivos conoces enuméralos?
Discos duros, dispositivos ópticos, memoria flash.
10-Si comparamos un disco duro con interfaz IDE y otro con interfaz SATA ¿Qué dispositivos de almacenamiento es más rápida?
Interfaz SATA.
11-¿Son compatibles dos placas bases con el mismo chisep?
No.
12-Si tenemos un procesador de fabricante AMD, ¿Se podría instalar en una placa base un zócalo desarrollado para procesadores INTEL?
No.
13-Si al encender el ordenador la placa base emite varios pitidos intermitentes, ¿Qué significa?
Suena la BIOS la placa base.
14-¿Qué tipo de memoria utilizan los ordenadores portátiles?
Memoria flash, SO-DIM
1-¿Qué capacidad aproximada tiene el chip de la BIOS?
La capacidad es entorno a una decena de megabytes.
2-¿La BIOS es de lectura o de lectura/escritura? justifica tu respuesta.
De lectura y escritura, al ser un dispositivo que lee de todo.
3-Qué fuente de alimentación elegirías si se desea que se desperdicie la menos energía posible.
Fuente de alimentación externa.
4-¿Se puede montar una placa de formato ATX en una carcasa minibarebone? Justifica tu respuesta.
No.
5-¿Influye el número de dispositivos que tenga instalados el equipo microinformático para seleccionar la fuente de alimentación apropiada?
Si.
6-Se desea montar un equipo microinformático que consuma lo menos posible sin importar el rendimiento, ¿Qué procesador elegirías?
Un microprocesador de INTEL.
7-¿Una placa de formato micro ATX que tipo de fuente debería alimentarla?
Fuente de alimentación interna.
8-En una caja preparada para albergar una placa base de formato ATX, ¿es posible montar en ella una placa base de formato micro ATX?
No.
9-¿Cuántos tipos de dispositivos conoces enuméralos?
Discos duros, dispositivos ópticos, memoria flash.
10-Si comparamos un disco duro con interfaz IDE y otro con interfaz SATA ¿Qué dispositivos de almacenamiento es más rápida?
Interfaz SATA.
11-¿Son compatibles dos placas bases con el mismo chisep?
No.
12-Si tenemos un procesador de fabricante AMD, ¿Se podría instalar en una placa base un zócalo desarrollado para procesadores INTEL?
No.
13-Si al encender el ordenador la placa base emite varios pitidos intermitentes, ¿Qué significa?
Suena la BIOS la placa base.
14-¿Qué tipo de memoria utilizan los ordenadores portátiles?
Memoria flash, SO-DIM
15-Si comparamos un dispositivo de almacenamiento óptico y otro basado en memoria flash ¿Qué dispositivo de almacenamiento es más rápido?
La memoria flash.
AUTOEVALUACIÓN 3
Autoevaluación 3
1.Indica los elementos de un sistema informático.
Procesamiento de datos, almacenamiento de datos, transferencia de datos, unidad de control.
2.Detalla la principal función de la CPU.
El funcionamiento de la CPU es la realización de operaciones sencillas sobre los datos.
3.¿Qué son los registros internos?
Se trata la memoria interna de la CPU de acceso rápido.
4.Detalla la principal función de la memoria.
Almacenamiento de datos de un sistema informático.
5.¿Cuál es el sentido de jerarquizar la memoria?
Se estructuran los distintos tipos de memoria para optimizar el rendimiento.
6.detalla la principal función del elemento de E/S.
Módulo de entrada/salida controla uno o más dispositivos externos, el intercambio de datos entre los dispositivos y memoria.
7.Enumera ejemplos de elementos de E/S del tipo de interacción con humanos.
Teclados, impresoras, monitores.
8.Enumera ejemplos de elementos de E/S del tipo de interacción con máquinas.
Discos duros.
9.Enumera ejemplos de elementos de E/S del tipo de comunicación.
Modem o tarjeta de red.
10.Detalla la principal función de la unidad de control.
Atras
1.Indica los elementos de un sistema informático.
Procesamiento de datos, almacenamiento de datos, transferencia de datos, unidad de control.
2.Detalla la principal función de la CPU.
El funcionamiento de la CPU es la realización de operaciones sencillas sobre los datos.
3.¿Qué son los registros internos?
Se trata la memoria interna de la CPU de acceso rápido.
4.Detalla la principal función de la memoria.
Almacenamiento de datos de un sistema informático.
5.¿Cuál es el sentido de jerarquizar la memoria?
Se estructuran los distintos tipos de memoria para optimizar el rendimiento.
6.detalla la principal función del elemento de E/S.
Módulo de entrada/salida controla uno o más dispositivos externos, el intercambio de datos entre los dispositivos y memoria.
7.Enumera ejemplos de elementos de E/S del tipo de interacción con humanos.
Teclados, impresoras, monitores.
8.Enumera ejemplos de elementos de E/S del tipo de interacción con máquinas.
Discos duros.
9.Enumera ejemplos de elementos de E/S del tipo de comunicación.
Modem o tarjeta de red.
10.Detalla la principal función de la unidad de control.
Realiza la función de coordinación de funcionamiento de los principales elementos de un sistema informático.
Atras
Autoevaluación 2
Autoevaluación 2
1.¿Qué magnitudes relaciona la ley de Ohm?
Intensidad, tensión y resistencia.
2.Si tenemos la diferencia de potencial de bornes de una resistencia y la corriente que la atraviesa, ¿Qué fórmula utilizarías para calcular su valor?
intensidad(I) igual a voltios(V) partido por resistencia(R).
3.Indica las diferencias entre un polímetro digital y un analógico.
-Polímetro digital: Los polímetros digitales tienen una mayor precisión de medición y una mayor velocidad de respuesta.
-Polímetro analógico: Son poco costosos sufren de menos problemas de ruido e incorporan una batería necesaria para medir resistencias.
4.¿Si necesitamos precisión en una cierta medida, que tipo de polímetro usarías? ¿ por qué?
El polímetro digital, por qué tienen mayor precisión de medición y mayor velocidad de respuesta.
5.¿Qué tipo de fuente de alimentación incorpora un PC? ¿Por qué?
Fuentes de alimentación conmutada son las más comunes y las más baratas en el mercado.
6.Señala las principales diferencias entre las resistencias de carbón aglomerado y las resistencias de película metálica.
-Carbón aglomerado: Es el tipo de resistencia más económica, no tienen gran precisión en el valor óhmico (del 5% hasta el 20% de tolerancia), propensas a tener averías debido a la oxidación del carbón.
-Película metálica: Gran fiabilidad, gran precisión en el valor óhmico(del 0,1% hasta el 2% de tolerancia), se calientan en exceso.
7.Si para una cierta aplicación necesitáremos una resistencia de gran precisión ¿cuál utilizarías?
Película metálica.
8.Si para una cierta aplicación necesitáremos un condensador de gran capacidad¿ Qué tipo de condensador utilizarías?
Condensador papel electrolítico
9.Enumera las principales diferencias entre los diodos rectificadores y los diodos estabilizadores.
-Diodo rectificador: se utilizan para transformar señales alternas. Tienen muchas aplicaciones fuentes de alimentación, protege la entrada de datos y recortadores de señal.
-Diodo estabilizador: Los diodos zener dejan pasar la corriente en los dos sentidos.
10.¿Qué tipo de diodos debería tener una fuente de alimentación regulada?
Diodos estabilizadores.
11.Necesitamos realizar un amplificador de señal para un home cinema,¿ De qué modo polarizarías el transitor o transistores para que funcionase correctamente?
Directamente polarizado
1.¿Qué magnitudes relaciona la ley de Ohm?
Intensidad, tensión y resistencia.
2.Si tenemos la diferencia de potencial de bornes de una resistencia y la corriente que la atraviesa, ¿Qué fórmula utilizarías para calcular su valor?
intensidad(I) igual a voltios(V) partido por resistencia(R).
3.Indica las diferencias entre un polímetro digital y un analógico.
-Polímetro digital: Los polímetros digitales tienen una mayor precisión de medición y una mayor velocidad de respuesta.
-Polímetro analógico: Son poco costosos sufren de menos problemas de ruido e incorporan una batería necesaria para medir resistencias.
4.¿Si necesitamos precisión en una cierta medida, que tipo de polímetro usarías? ¿ por qué?
El polímetro digital, por qué tienen mayor precisión de medición y mayor velocidad de respuesta.
5.¿Qué tipo de fuente de alimentación incorpora un PC? ¿Por qué?
Fuentes de alimentación conmutada son las más comunes y las más baratas en el mercado.
6.Señala las principales diferencias entre las resistencias de carbón aglomerado y las resistencias de película metálica.
-Carbón aglomerado: Es el tipo de resistencia más económica, no tienen gran precisión en el valor óhmico (del 5% hasta el 20% de tolerancia), propensas a tener averías debido a la oxidación del carbón.
-Película metálica: Gran fiabilidad, gran precisión en el valor óhmico(del 0,1% hasta el 2% de tolerancia), se calientan en exceso.
7.Si para una cierta aplicación necesitáremos una resistencia de gran precisión ¿cuál utilizarías?
Película metálica.
8.Si para una cierta aplicación necesitáremos un condensador de gran capacidad¿ Qué tipo de condensador utilizarías?
Condensador papel electrolítico
9.Enumera las principales diferencias entre los diodos rectificadores y los diodos estabilizadores.
-Diodo rectificador: se utilizan para transformar señales alternas. Tienen muchas aplicaciones fuentes de alimentación, protege la entrada de datos y recortadores de señal.
-Diodo estabilizador: Los diodos zener dejan pasar la corriente en los dos sentidos.
10.¿Qué tipo de diodos debería tener una fuente de alimentación regulada?
Diodos estabilizadores.
11.Necesitamos realizar un amplificador de señal para un home cinema,¿ De qué modo polarizarías el transitor o transistores para que funcionase correctamente?
Directamente polarizado
12.Debemos reparar un aparato electrónico que lleva mucho tiempo en un ambiente húmedo y al abrir el compartimiento de las baterías se puede observar que se han sulfatado. ¿Qué medidas de seguridad tendrías que tener en cuenta?
Fijarse que no esté conectado y evitar las pilas sulfatadas limpiarlo y comprobar el chasis .
miércoles, 25 de noviembre de 2009
arquitectura de un ordenador
Características principales a la hora de elegir un microprocesador son las siguientes:
-Frecuencia de reloj: cuanta más sea mejor rendimiento del equipo pero,más calor y mas consumo del microprocesador.
-Tamaño de memoria cache L2: cuanta mayor sea la memoria del cache mejor rendimiento del sistema.
-Número de núcleos: cuantos más núcleos contenga el microprocesador,mayor capacidad de procesar,pero incrementa el precio y la energía consumida.
Atras
Suscribirse a:
Entradas (Atom)
